一、概述

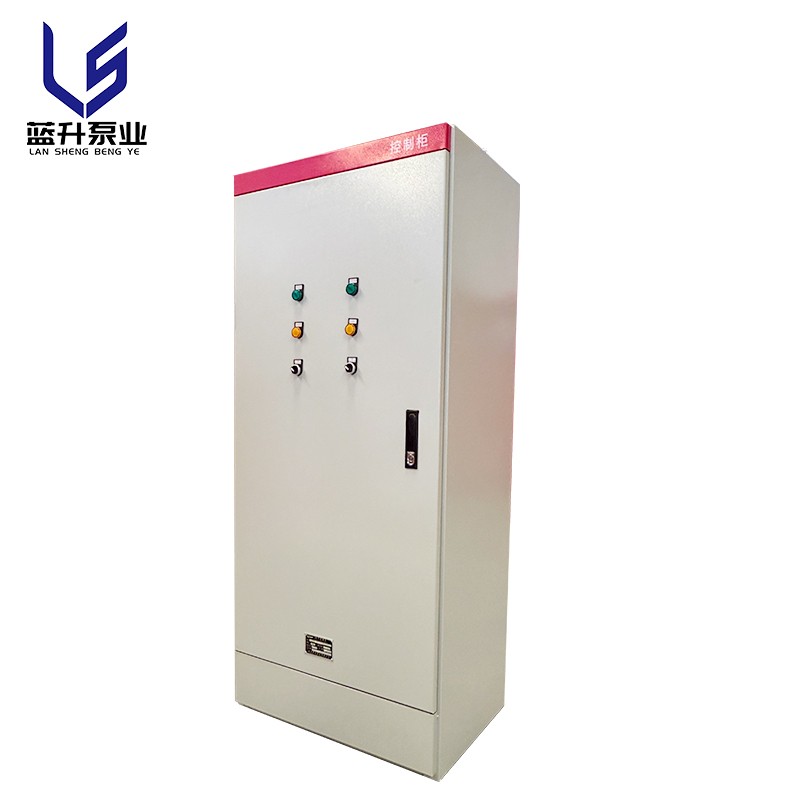

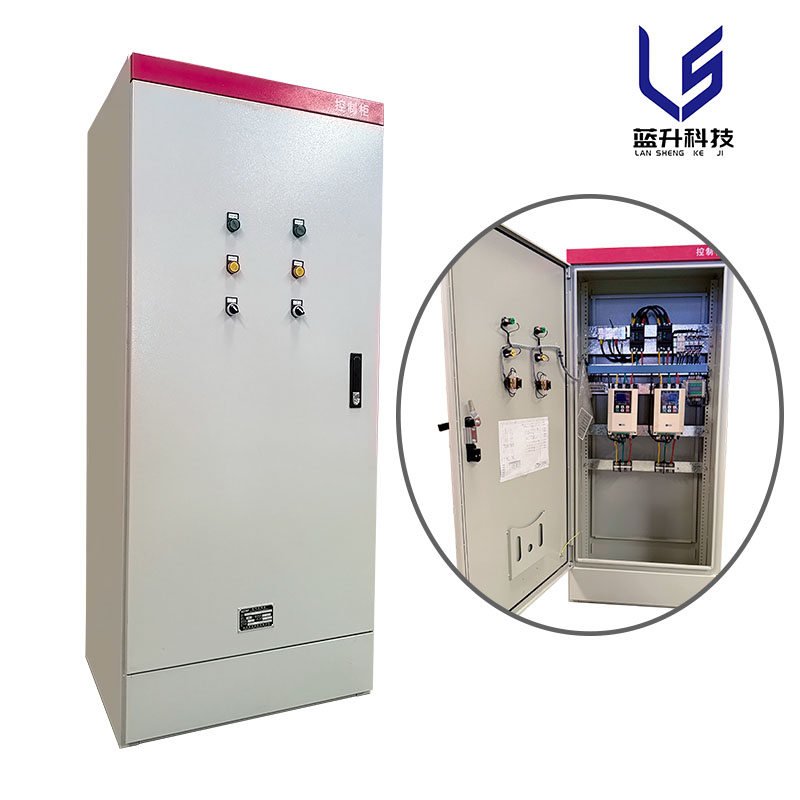

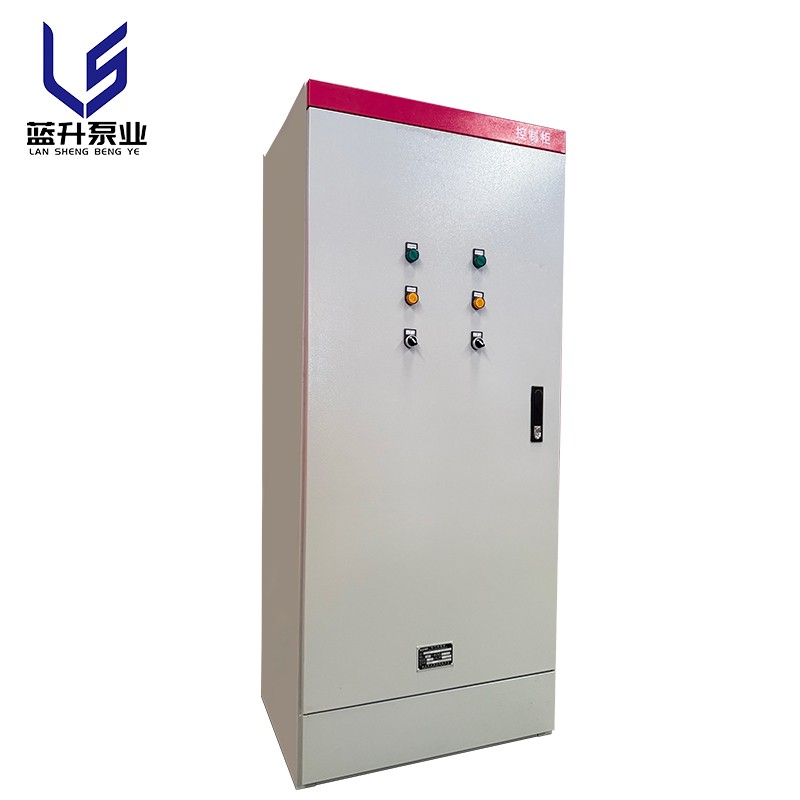

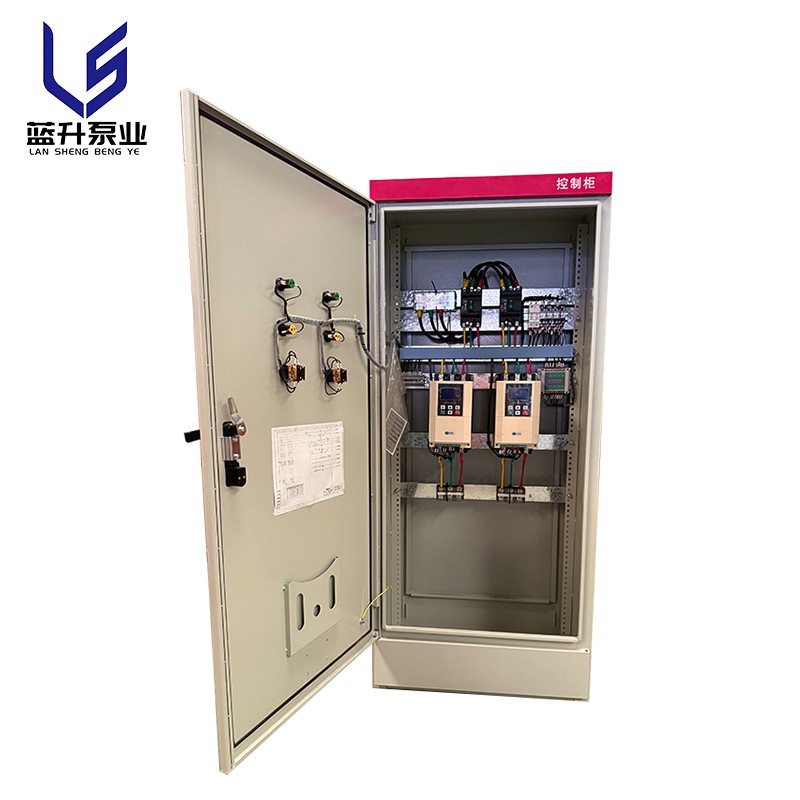

變電站集水池排污泵控制柜作為變電站泵房自動化系統的核心組件，集成了泵的控制、保護、監測及通訊等多項功能，確保泵房設備的高效與穩定運行。該控制柜適用于各類電壓等級的變電站，能夠適應多樣化的工作環境和需求。

二、主要功能

1、消防蓄水池、集水池及消防水箱的水位監控，以及將實時水位及高低液位報警狀態上傳監控后臺。

2、集水池泵、溢流井泵、深井泵等受控設備的控制與監控。

3、通過蓄水池液位來控制蓄水閥以保證水池的水量，當水池液位低于設定水位時，發出信號開啟電動球閥，實現消防水池自動補水；當水池液位高于設定水位時，發出信號關閉電動球閥。當蓄水池液位高于或者低于報警水位時，報警信號傳至有人值守的場所，當蓄水池水位低于最低水位時，可手動或自動停止消防泵運行。

5、通過集水池液位來控制集水池排污泵的啟停，如：當集水池液位達到預設水位-3.8米時，自動啟動第一臺潛水排污泵，當集水池液位繼續升高達到-3.3米時，自動啟動第二臺潛水排污泵，當集水池液位繼續升高達到預設水位-2.8米時，自動啟動第三臺潛水排污泵；當集水池液位下降至預設水位-3.3米時，第三臺潛水排污泵自動停止，當集水池液位下降至預設水位-3.8米時，第二臺潛水排污泵自動停止，當集水池液位下降至預設水位-4.9米時，第一臺潛水排污泵自動停止；當集水池液位達到預設水位-1.9米時，表示超過最高水位，控制裝置自動報警并上傳報警信號至監控后臺。
